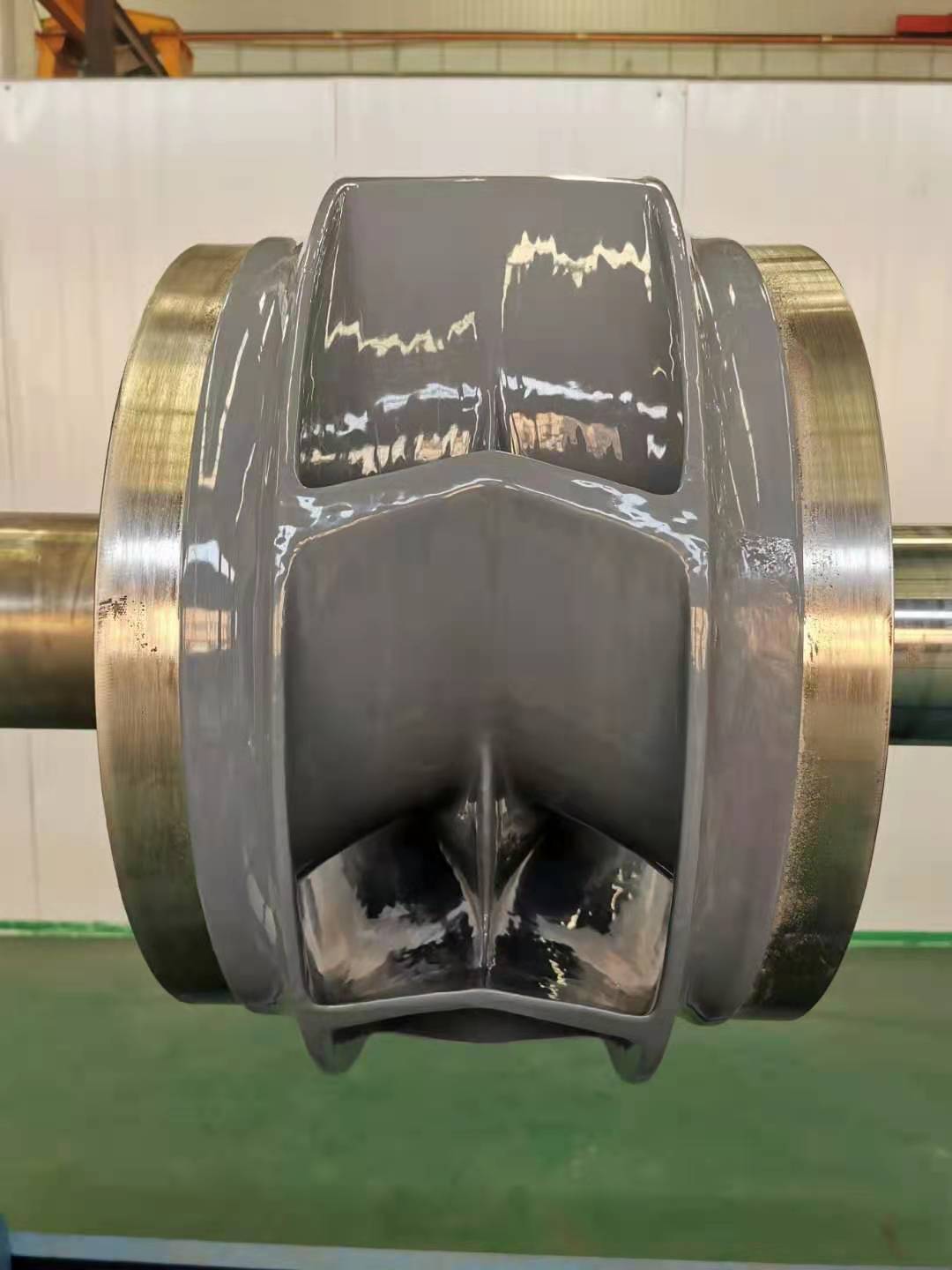

化工泵葉輪防腐涂料是采用高分子陶瓷聚合物KNM22材料制作而成，其主要成分是陶瓷，因此可以耐多種酸堿腐蝕，且有較高的耐磨性。

化工泵葉輪防腐涂料的使用方法(4:1)

1. 表面處理：對(duì)需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對(duì)粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無(wú)油污、無(wú)粉塵。

2. 配制：按重量比4∶1將A、B兩組份混合均勻，并在30分鐘內(nèi)用完。一般是邊施工邊配置，一次配置量最大不能超過1.5公斤，一次調(diào)配過多，膠凝固的快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實(shí)際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。

3. 涂敷：KN防腐涂料合適的涂層厚度是0.3mm以上，應(yīng)將混合好的材料逐層涂敷于待施工部位，第一層要刮薄均勻，使之與基材充分浸潤(rùn)，涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。

4. 固化：25℃固化24小時(shí)可投入使用，若溫度低應(yīng)采用加熱或延長(zhǎng)固化時(shí)間來(lái)促進(jìn)固化；一般冬天施工可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫。(也可把固化時(shí)間縮短到2-3小時(shí))
